流量计和水表区别

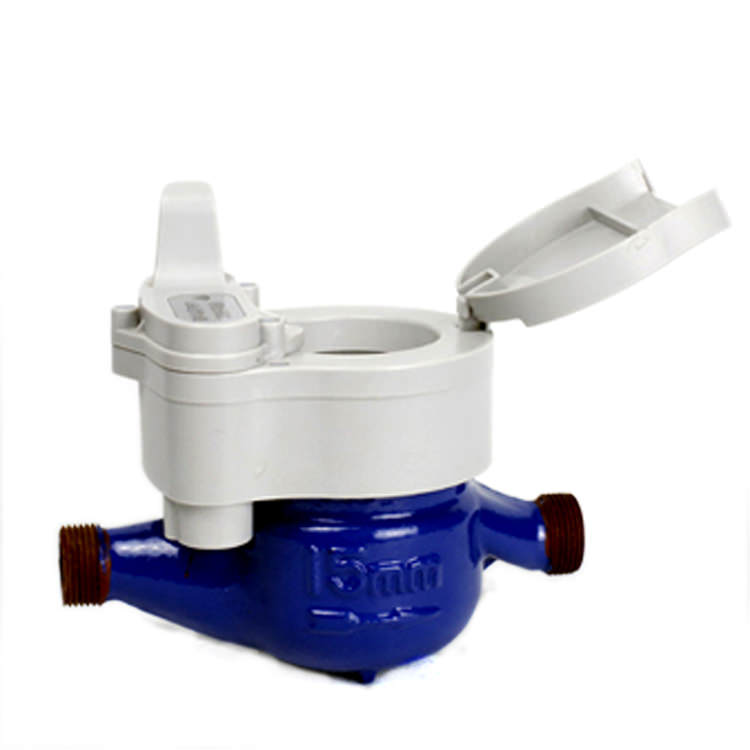

　　水表的选用

　　一般情况下，公称直径小于或等于50MM时，应采用旋翼式水表，公称直径大于50MM时，应采用翼式水表，当通过流量变化幅度很大时，应采用复式水表，在干式和湿式水表中，应优先采用湿式水表。确定水表的公称直径时，应考虑以下原则：

　　(1)当用水均匀时，应按设计秒流量不超过水表的额定流量来决定水表的公称直径。当设计对象生活(生产)—消防共用的给水系统时，水表的额定流量不包括消防流量，但应加上消防流量复核，使其总流量不超过水表的*大流量限值。

　　(2)当生活(生产)用水为不均匀用水，且其连续高峰负荷每昼夜不超过2—3H时，设计中可按设计秒流量不大于水表*大流量表决定水表公称直径。

　　(3)新建住宅的分户水表，其公称直径一般可采用15MM，但如住宅中装有自闭式大便器冲洗阀时，为保证必要的冲洗强度，水表的公称直径不宜小于20MM。

　　3，水表的安装

　　(1)水表应安装在便于检修和读数，不受曝晒、冻结、污染和机械损伤的地方。

　　(2)螺翼式水表的上游侧，应保证长度为8—10倍水表公称直径的直管段， 其它类型水表的前后，则应有不小于300MM的直线管段。

　　(3)旋翼式水表和垂直螺翼式水表应水平安装，水平螺翼式和容积式水表可根据实际情况确定水平、倾斜或垂直安装，垂直安装时，水流方向必须自下而上。

　　(4)对于生活、生产、消防合一的给水系统，如只有一条引入管时，应绕水表安装旁通管。

　　(5)水表前后和旁通管上均应装没检修阀门，水表与表后阀门间应装设泄水装置。

　　为减少水头损失并保证表前管内水流的直线流动，表前检修阀门宜采用闸阀。住宅中的分户水表，其表后检修阀及专用泄水装置可不设。

　　(6)当水表可能发生反转、影响计量按*大小时流量选用水表时，应在水表后设止回阀。

　　(7)室内水表安装可参照S/45。

　　二、流量计

　　1. 略。

　　2．差压流量计

　　差压流量计由节流装置和差压计组成，其中节流装置是在管道中产生流量测量的信息——“差压”的元件，差压计则是流量计L的显示装置。节流装置包括节流件、取压装置和前后导压管三部分。

　　(1)节流件的类型和特点

　　(2)节流装置的安装

　　1)节流装置应安装在被测介质**充满的管段上。

　　2)节流装置应安装在管径不变的水平管段上；垂直安装时，管内介质流向应保持自下而上。

　　3)节流装置的几何圆心应与工艺管道的几何圆心相重合，其*大允许偏差为0．0LD(D为管道内径，下同)。节流装置的端面应和管道轴线垂直。

　　4)节流装置安装处前后20范围内，管道内表面应光滑、无明显凹凸现象， 其内径偏差不应超过下列规定：

　　当(D／D)2＞0．55时，为土0．005D；

　　当(D／D)2＜0．55时，为土0．02D(D为节流件短孔内径)。

　　5)．安装前应正、确找准会装方向：孔板锐边部分小口应迎着流束方向，喷贸曲面部分大口应迎着流束方向。

　　6)节流装置的上、下游侧均要求一定长度的直管段，在这一管段上不得安装任何其它部件；节流装置上、下游侧所必须的直管段长度，
